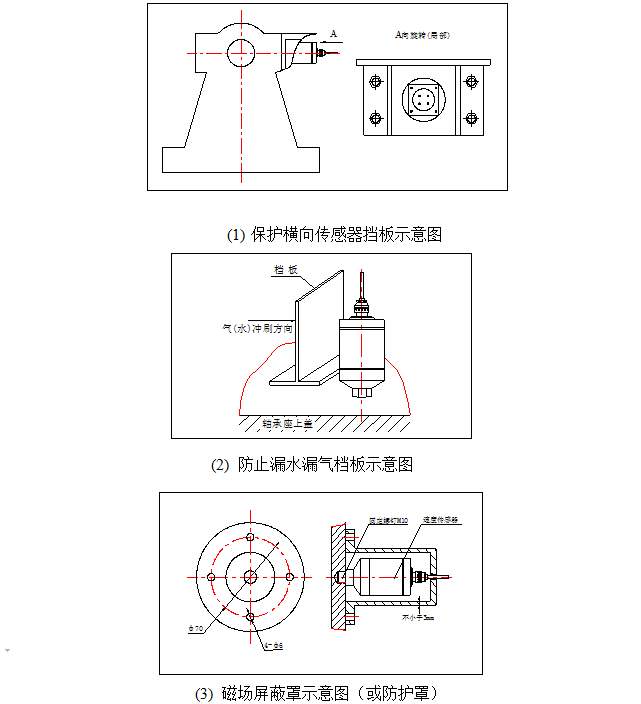

上面是振動速度傳感器參考圖，動圈式振動速度傳感器的結構．其結構主要特點是，鋼制圓形外殼，里面用鋁支架將圓柱形永久磁鐵與外殼固定成一體，永久磁鐵中間有一個小孔，穿過小孔的芯軸兩端架起線圈和阻尼環，芯軸兩端通過圓形膜片支撐架空且與外殼相連．工作時，傳感器與被測物體剛性連接，當物體振動時，傳感器外殼和永久磁鐵隨之振動，而架空的芯軸、線圈和阻尼環因慣性而不隨之振動．因而，磁路空隙中的線圈切割磁力線而產生的正比于振動速度的感應電動勢，線圈的輸出通過引線輸出到測量電路
